![[field:text/]](http://www.wzjxhdy.com/uploadfile/202303/3e723a2adf92993.jpg)

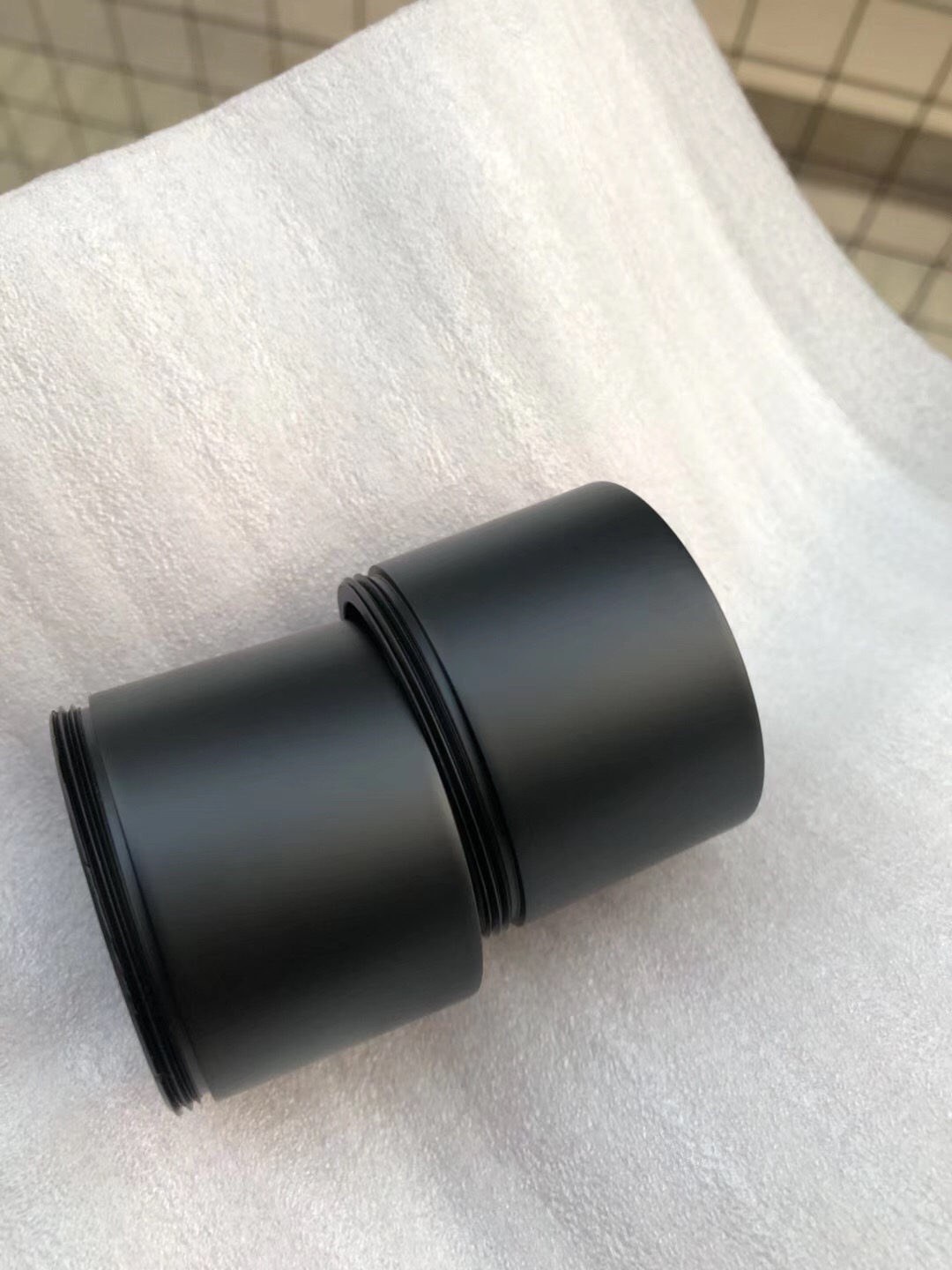

![[field:text/]](http://www.wzjxhdy.com/uploadfile/202303/19928732928e343.jpg)
![[field:text/]](http://www.wzjxhdy.com/uploadfile/202303/0a4522a89a02075.jpg)
JXH-58阴极哑光电泳漆
- JXH-58阴极哑光电泳漆 一、 简介 JXH-58阴极哑光电泳漆是一种高装饰性丙烯酸型阳离子电沉积涂料。主要用于具有较高装饰要求和防腐要求的各种高档金属制品表面。表现出卓越的装饰和..
- 咨询热线：188 7584 1818
-
产品详情
JXH-58阴极哑光电泳漆
一、 简介
JXH-58阴极哑光电泳漆是一种高装饰性丙烯酸型阳离子电沉积涂料。主要用于具有较高装饰要求和防腐要求的各种高档金属制品表面。表现出卓越的装饰和防护性能，目前在高档五金建材、金属饰品、眼镜、制笔、首饰等行业得到广泛应用，引领了金属表面处理的潮流和发展趋势。
JXH-58阴极哑光电泳漆处理的工件漆膜哑度分布均匀、平整、细腻、手感好、耐黄变性能好、硬度高、抗腐蚀能力强等突出性能。 JXH-58阴极哑光电泳漆配制的工作液具有稳定性好、操作方便、漆液利用率高、环保（VOC排放极低）等特点。
JXH-58阴极哑光电泳漆与各种通用的电泳漆色浆配套使用,可形成具有良好消光效果的彩色表面,保色,耐黄变性优异.
二、技术指标
1． 原漆 外 观：粘稠状液体 固含量：50±2%（烘箱干燥法） 比 重：1.02±0.05g/ml(20℃)
2.漆膜性能 表观 平整，细腻,哑光感强,无瑕疵，无缩边 膜厚（μm） 5--10 附着力 100%(划格法1mm方格)；划圈法1级；
弯曲180度无剥落 硬度 ≥4H,通过操作条件优化可达5H 耐蚀性 中性盐雾试验≥720小时 抗冲击强度 ≥50kg/cm2 耐溶剂性 耐丙酮摩擦次数﹥100次
3.施工工艺参数
固含量 8-12%
PH 值 4.2±0.3
电导率 300--900μs
溶剂含量 3-5%
槽液温度 25--30℃
操作电压 20-80v
电泳时间 10-30s
固化条件 160℃-180℃/30min
上一篇：JXH-59丙烯酸阳极透明电泳漆
下一篇：JXH-57型丙烯酸电泳漆
