脱水炉及热能设备规范
脱水炉设计分析：
在一定时间和一定的温度中烘干工件中的水份或固化涂料；

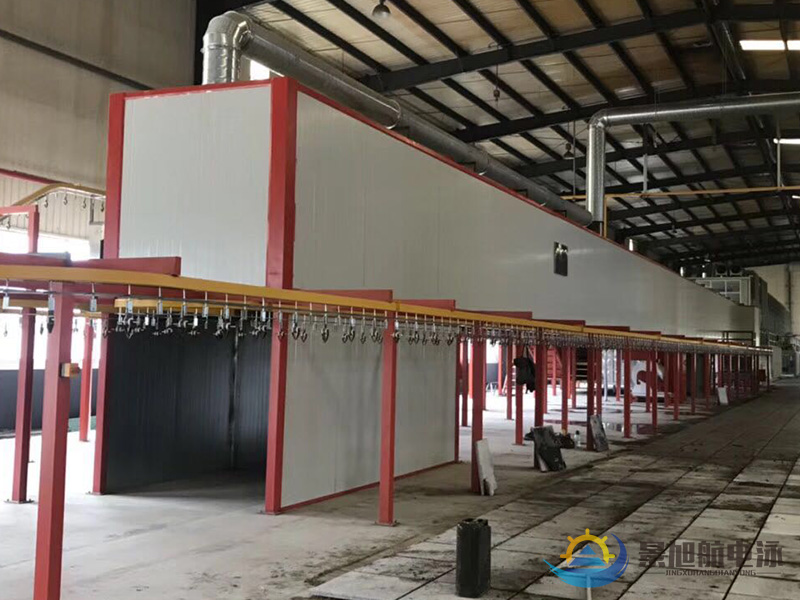

烤炉的结构：
  其结构是采用公母炉板插形式，并在各接缝上涂上耐高温度玻璃胶，避免漏气和炉板受热变形，而且在炉体的断热口处和炉顶上方设计有排气系统，防止闷压的产生和散发热废气，并有效地将废气排气排入在车间外面；
热风管的结构：
炉内热风管是采用T1.2镀锌板制作，风管与风管连接是采用法兰片连接，并在风管侧面开有可调式风口，而且在风口处增设过滤网，炉外热风管是采用保温管，保温厚度为T100mm保管的内表面板材质为T1.2镀锌板；外表面板为T1.2SS41板，保温棉为80K岩棉；
1、脱水炉炉体工程规范：

• 炉体规格：L15M*W3.6M内*H2.0M，1套；

• 型式：架空隧道坎装预制型桥式断热；

• 炉板：外SS41T0。5冷轧彩钢板；内SPGT0。75板；中T100㎜80K保温岩棉。

• 炉架：方型钢100mm*100mm*2.0mm（SS41）；

• 包角： SS41t2.5mm板；

• 检视梯：于炉体升降口处设有检视梯，2处；

• 炉体进口端上方设有吹水风幕机，220W，1台。

• 排废气风管：400×500㎜；于升降口处顶部，自排于室外，2处。

2、脱水炉热能系统工程规范

• 型号规格：30万大卡瓦斯燃烧机热风循环（含前处理加热）；

• 炉内温度：室温～120℃；工作温度：90℃。

• 升温时间：40--45分钟；

• 热风循环方式：上送下回热风循环；

• 控制方式：中央控制式；

• 脱水时间：20分钟；

• 燃烧机：30万大卡意大利产“利雅路”牌瓦斯燃烧机.。

• 循环风机：台产定载水冷离心式热保温风机，功率7.5HP，1台。

• 热交换器：内SUS316t4.0㎜不锈钢板。

• 热交换室：内SPGT2.0钢板；中T100㎜，100K西斯尔岩棉；外壳      SS41T1.5冷板对接制作，四周包SS41T3.0钢板加强，进风口一端耐高温设过滤网。

• 炉外热风管：内SPGT1.2板，中T100，100K西斯尔岩棉保温，外SS41T1.5板对接制作；

• 热风管分支：2支引向主预脱脂槽，内不锈钢外T50mm锡伯保温层。
